При реконструкции или ремонте старого покрытия полное удаление предыдущих покрытий не является обязательным. Однако определенные условия при локальной очистке соблюдать все-таки нужно. Во-первых, старое покрытие должно совмещаться с новым и не являться причиной снижения защитных свойств всего покрытия. Во-вторых, нужно выбирать такие способы очистки, которые будут ограничены конкретным участком и не повредят прилежащую зону покрытия. И, в-третьих, не последнюю роль играет рентабельность.При реконструкции или ремонте старого покрытия полное удаление предыдущих покрытий не является обязательным. Однако определенные условия при локальной очистке соблюдать все-таки нужно. Во-первых, старое покрытие должно совмещаться с новым и не являться причиной снижения защитных свойств всего покрытия. Во-вторых, нужно выбирать такие способы очистки, которые будут ограничены конкретным участком и не повредят прилежащую зону покрытия. И, в-третьих, не последнюю роль играет рентабельность.
ЛОКАЛЬНЫЙ РЕМОНТ ПОКРЫТИЯ Перед принятием решения о локальном ремонте,  необходимо провести визуальный осмотр конструкций и оценить прочность старых покрытий и их адгезию: если покрытие не снимается тупым шпателем его можно оставить, отремонтировав лишь локальные повреждения. Однако если покрытие уже стояло 10 лет, то его лучше поменять. При подготовке поверхности следует руководствоваться стандартом ISO 8501-2.
ISO 8501-2 — Подготовка стальной основы перед нанесением красок и подобных покрытий — Визуальная оценка чистоты поверхности — Часть 2: Степени подготовки ранее покрытой стальной основы после локального удаления прежних покрытий
ISO 12944-5:2007Краски и лаки. Антикоррозионная защита стальных конструкций с помощью защитных лакокрасочных систем. -Часть 5. Защитные лакокрасочные системыЗатем необходимо произвести обезжиривание, в некоторых случаях конструкции в местах сопряжения собираются на болтах и по плоскостям также встречаются масленые пятна, естественно болты также в смазке. Для удаления рыхлой и не плотно прилегающей старой краски с большой площади поверхности лучше всего подходит шабер, и площадь охватывается побольше и производительность соответственно увеличивается. Если участки небольшие подойдет и шпатель. Подготовка поверхности на разрушенных участках заключается в выравнивании краев этих участков после удаления разрушенного покрытия и обеспечение требуемой шероховатости. Необходимо устранить ярко выраженные границы старого покрытия и подложки, для этого подойдет только электроинструмент, для того чтобы сгладить эти границы плавно закруглить кромки, впоследствии исключить проявляющиеся грани и переходы после нанесения ремонтных слоев краски. Но не все так скажем насадки, подходят для подготовки поверхности, такие как корщетки, после их «деятельности» остаются разводы, которые проявляются на последующих слоях, в том случае если краска светлых оттенков. Лучше всего подходят мягкие насадки с абразивным напылением. Поверхность обрабатывается по периметру участка с удаленным покрытием на ширину 50-80 мм. Затем ремонтируемому покрытию необходимо придать шероховатость, чтобы улучшить адгезионное качество покрытия. Конечно произвести обеспыливание и затем нанести совместимое покрытие.

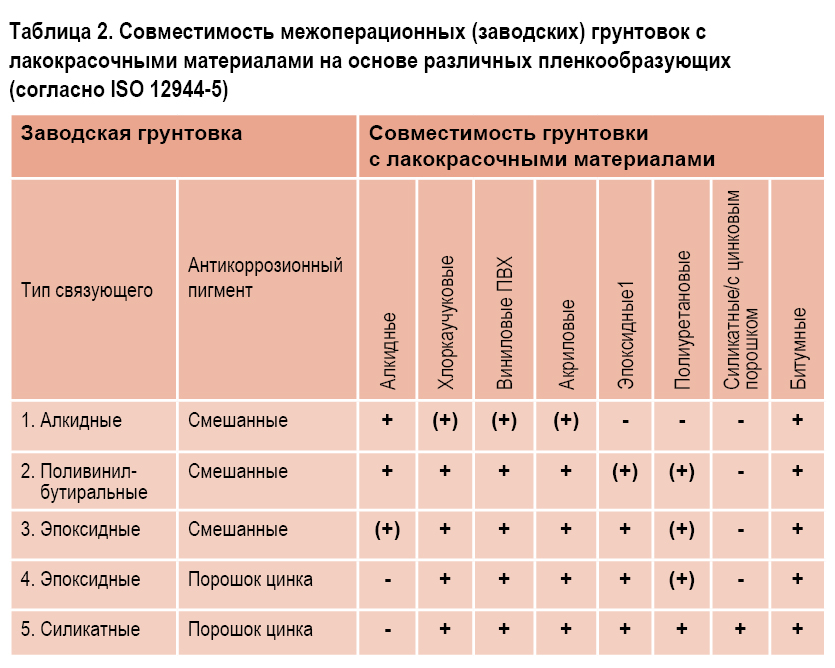

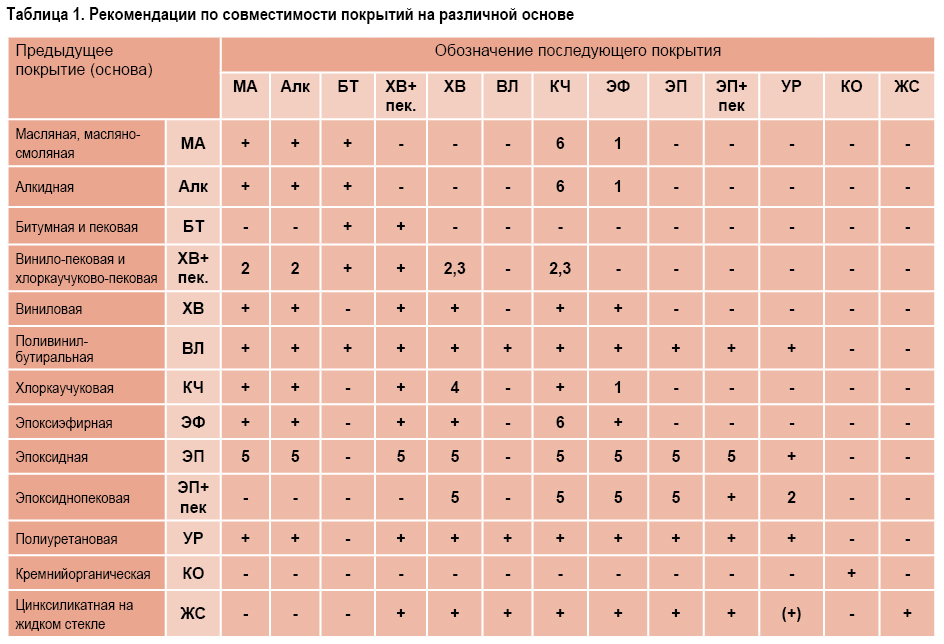

СОВМЕСТИМОСТЬ ЛКМПри выборе лакокрасочных материалов для поверхностей с неполным удалением старых слоев краски необходимо учитывать их совместимость с покрывными лакокрасочными материалами. Данные по совместимости лакокрасочных материалов приведены в таблице 1-2. При неправильном выборе лакокрасочных материалов может наблюдаться вспучивание, отслоение, шелушение и растрескивание покрытия.
Лакокрасочные материалы, входящие в систему, могут быть разнородными

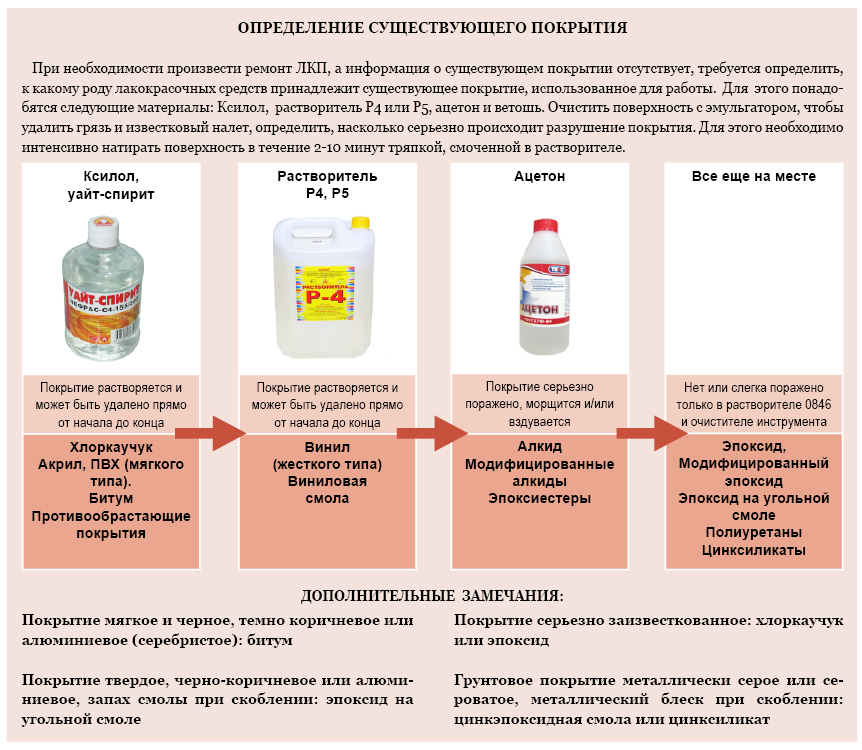

не только по пигментной части, но и по пленкообразующей основе, но они должны быть совместимы друг с другом.При выборе систем покрытия следует учитывать и такие дополнительные факторы, как коррозионное состояние металлических поверхностей и старого лакокрасочного покрытия, наличие данных о старом лакокрасочном покрытии (исполнительная документация), технологическую возможность качественной подготовки поверхности (доступность), климатические условия и сроки проведения ремонтных работ. В большинстве случаев поверхности элементов конструкций испытывают разную степень агрессивного воздействия. При выборе систем покрытия следует стремиться к обеспечению равной долговечности ЛКП на всех элементах конструкции. Этого можно достичь принятием для различных поверхностей одного сооружения разных систем покрытий. При этом необходимо, чтобы эти системы были химически и технологически совместимы.

Лакокрасочные материалы, входящие в систему, могут быть разнородными не только по пигментной части, но и по пленкообразующей основе, но они должны быть совместимы друг с другом. Стандарт ИСО 12944-5 дает определение совместимости ЛКМ как способность двух или большего числа ЛКМ быть использованными в системе покрытий без выявления нежелательных эффектов. Использование материалов с несовместимыми связующими и растворителями, которые не обеспечивают необходимой межслойной адгезии или качественного равномерного послойного покрытая, приводит к необходимости удаления некачественного покрытия и повторному выполнению подготовительных и окрасочных работ.  При составлении систем покрытий лучше всего использовать материалы с одним типом связующего. Особенно это касается материалов химического отверждения (эпоксидных и полиуретановых). Для обеспечения необходимой межслойной адгезии при нанесении этих материалов и других лакокрасочных материалов по ним необходимо очень точно выполнять рекомендации по времени межслойной сушки. В состав эпоксидов и полиуретанов входят очень активные растворители (ксилол, ацетон, циклогексанон), поэтому эти материалы нельзя наносить по обратимым покрытиям физического отверждения (хлор-каучуковым, виниловым, сополимерно-винилхлоридным, нитроцеллюлозным и т.п.), т.к. может произойти растворение обратимых покрытий и образование дефектов. При нанесении эпоксидных или полиуретановых покрытий на материалы, отверждающиеся кислородом воздухе (алкидные, масляные), может произойти набухание и подрастворение этих покрытий и отслоение всего покрытия от металла.

Источник
